News informationHIOKIcq9传奇于2024年4月26日正式发售电子式绝缘电阻表IR5051。 即使是高达10 TΩ的高绝缘电阻下,也能够稳定测量而不会受到干扰的影响。IR5051具有PV绝缘电阻测量功能*1,可在发电时测量组串(串联的多个光伏面板)。另外我司将同时发售无PV绝缘电阻测量功能的电子式绝缘电阻表IR5050。通过助力提高以可再生能源设备为代表的电气设备维保的高效化和安全性,为实现可持续发展的社会做出贡献。
*1 PV绝缘电阻测量功能:即使光伏系统发电时也能进行绝缘电阻测量的功能

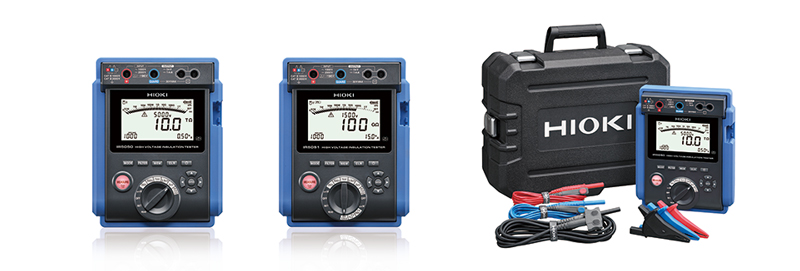

电子式绝缘电阻表IR5050(左)和IR5051(中),IR5050及附件(右)
■开发背景
随着可再生能源的引入加快了实现脱碳社会的进度,光伏发电设备的数量也在迅速增加。由于光伏发电设备长期在恶劣的环境中使用,因此通过维保来预防故障发生非常重要。绝缘电阻测量是防止发生设备故障和触电事故等问题的重要检测手段之一。
在大型光伏电站的维保检查工作中,由于需要检查分散在广阔的区域内的数以万计的光伏面板,因此工作效率至关重要。然而,使用普通的绝缘电阻表很难在白天对光伏面板进行检测。这是因为光伏面板在发电时,存在发电电流和测量电流会重叠而无法测量电阻的问题。这意味着必须在夜间光伏面板不发电时进行测量,或者用一块薄板盖住光伏面板使其不发电,这一来便加重了操作人员的工作负担。为解决此类现场问题,我司于 2015 年推出了一款颠覆了传统概念的,面向光伏面板的新型绝缘电阻表,即使在白天也能测量光伏面板的绝缘电阻。
目前,光伏发电系统的电压越来越高,1500 V 已成为主流电压。为了提高发电效率并降低设备成本,我司进一步提升了面向光伏面板的绝缘电阻表的技术,开发出了可测量高压光伏发电系统的IR5051。
作为领跑可再生能源相关市场测量仪器的制造商,我司将提高维保效率并减轻操作人员的工作负担,大力支持光伏发电运营商以帮助他们解决难题。通过提高光伏发电系统的安全性和可靠性,支持其长期稳定运行,为实现可持续发展的社会做出贡献。
■产品特点
1.利用PV绝缘电阻测量功能实现在发电过程中也能进行测量(仅限IR5051)
IR5051搭载了PV绝缘电阻测量功能。即使是在正在发电的光伏面板也可以不受发电电流影响进行测量,提高了工作效率。在检测绝缘不良时,可与我司的智能手机应用程序GENNECT Cross 相连接,以确定面板所连接的组串中发生故障的位置。为绝缘电阻测量提供了从日间测量到推断发生故障位置的整体解决方案。
2. CAT III 2000V / CAT IV 1000V ,安全性能高
光伏发电设备的工作电压很高,因此对绝缘电阻表的安全性能要求也很高。而 IR5051 和 IR5050 符合 CAT III 2000V 和 CAT IV 1000V(国际标准中最高的安全等级)的设计标准。绝缘电阻测量基本上是在断电状态下进行,发生意外时会保证安全性。而IR5051还能在发电时测量高达 2000 V 的光伏发电系统。
3. 抗干扰能力和稳定性显著提高
在绝缘电阻测量中,来自周围环境的电磁干扰会导致测量值波动。例如当高压电缆等测量对象的电阻很高时就会出现这种情况,即使是操作人员的移动或电缆轻微的晃动都会影响测量值。IR5050 和 IR5051 消除了电磁干扰导致的数值波动,即使在测量非常高的绝缘电阻时,也能准确地确定绝缘老化程度。
■主要用途
光伏发电系统的维保检查
变电站和工厂的高压装置的绝缘诊断
建筑物和设施中电气设备的定期维保
